ncstudio广告雕刻机控制系统教程

发表时间:2018-02-28
  ncstudio广告雕刻机控制系统教程?广告雕刻机是针对广告行业推出的设备。广告雕刻机可以雕刻的材料有很多,包括了亚克力、各种金属板材、密度板等。广告雕刻机中的控制系统是该设备的一个重要部分。了解广告雕刻机控制系统,有助于操作者更好的使用设备。得马公司就有多款广告雕刻机,可以拨打24小时咨询热线13386608884咨询哦!

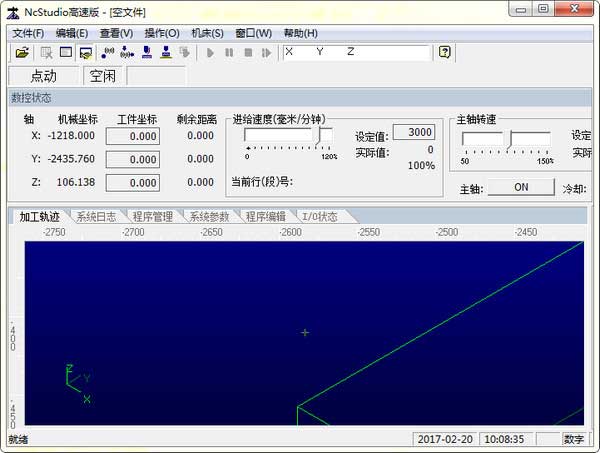

ncstudio广告雕刻机控制系统

ncstudio广告雕刻机控制系统

  ncstudio广告雕刻机控制系统是什么?ncstudio广告雕刻机控制系统中的“ncstudio”是指维宏控制系统。ncstudio广告雕刻机控制系统是用计算机控制加工功能,实现数值控制的系统。系统根据计算机存储器中存储的控制程序,执行部分或全部数值控制功能,并配有接口电路和伺服驱动装置,用于控制自动化加工设备的专用计算机系统。

  ncstudio广告雕刻机控制系统教程之安装

  1、点击“Setup.exe”开始正式的安装,在弹出的界面中点击下一步。

  2、选择软件的安装路径,这里有用户自行选择,不过建议将c盘改为其他系统盘进行安装

  3、直到安装完成,完成之后用户可以根据如下图标示的地方的提示进行相应的选择。

  ncstudio广告雕刻机控制系统教程之参数设置

  系统参数:加工参数

  手动低速4000左右,手动高速一般为5000-6000

  空程速度的值一般为4000-5000

  加工速度的值一般为4000左右

  注意的是加工速度的值要比空程速度的值要小,下面小方框内前七项打对勾,抬刀高度都为10。

  注意:加工开始时进给速度的值调的小一些,主轴转速的值在18000之间

  厂商参数:口令ncstudio

  需要修改的是电机参数x轴的0.0119763,y轴的0.0119763,z轴

  ncstudio广告雕刻机控制系统教程之操作

  1、打开<系统参数>里面有手动速度和自动参数,可自己设定合适的速度。

  2、使用缺省速度一相打勾,这样可提高加工速度,省时。

  3、使用缺省转速,不打勾。

  4、速度自适应优化,打勾。要系统根据加工路经自动优化。

  5、IJK增景摸式,打勾。

  6、使用Z向下刀速度,这个必须设定,它还经常变动、可设定的很慢也可设定的很快,随意设定。

  7、优化Z向提刀速度。可设定提刀速度为空程速度,就是提刀快下刀慢。打勾。也可不做设定让它提刀下刀都用z向速度。

  8、空程指令,打勾。

  9、暂停或者结束时,自动停止主轴。这一相要是主轴是受糸统控制的必须打勾。不是就打不打勾都行。

  10、这个参数表下面还有一相最重要的就是Z轴反相。必须打勾。

  ncstudio广告雕刻机控制系统教程之硬件操作失败

  1、可能是被360等安全软件给隔离了,解决方法就是打开杀毒软件,然后找到恢复区,查看隔离列表,找到WHNC的一个软件,添加信任,然后重启电脑就好了

  2、可能是维宏驱动程序没有自动安装,解决的方法右键点击我的电脑——属性——设备管理器——数控适配器——显示数控适配卡,这里会显示一个感叹号或叉号这说明驱动程序没有自动安装,需要手动安装,接下来就好办了,照着一步一步点就行了,然后重新启动电脑,就可以打开软件了

  ncstudio广告雕刻机控制系统教程之快捷键

  ESC在窗口之间切换

  TAB在控件之间切换

  Ctrl+TAB在折叠窗口之前切换

  Ctrl+1显示自动窗口

  Ctrl+2显示手动窗口

  Alt+1/F4显示加工轨迹窗口

  Alt+2显示系统日志窗口

  Alt+3显示程序管理窗口

  Alt+4显示系统参数窗口

  Alt+5显示程序编辑窗口

  Alt+6显示IO状态窗口

  Ctrl+Enter全屏

  Ctrl+Del清除加工轨迹窗口

  Ctrl+O打开并装载

  Ctrl+N新建加工程序

  Ctrl+E打开并编辑

  Ctrl+P编辑当前加工程序

  Ctrl+S保存

  Ctrl+I加工程序信息

  F5直接定位

  F6设置当前点工件坐标

  Shift+F6设置当前点为工件原点

  F7回工件原点

  Ctrl+F7浮动对刀

  Shift+F7固定对刀

  F8进入(退出)仿真

  F9开始

  Ctrl+F9高级开始

  Shift+F9断点继续

  Ctrl+Shift+F9执行加工指令

  F10/PauseBreak暂停

  F11停止

  F12复位

  4(小键盘)X-方向手动(包括点动、增量)

  6(小键盘)X+方向手动(包括点动、增量)

  2(小键盘)Y-方向手动(包括点动、增量)

  8(小键盘)Y+方向手动(包括点动、增量)

  1(小键盘)Z-方向手动(包括点动、增量)

  9(小键盘)Z+方向手动(包括点动、增量)

  +(小键盘)增加深度(输入数字)

  -(小键盘)较小深度(输入数字)

  Home居中

  End显示当前加工点

  +(小键盘)放大

  -(小键盘)缩小

  *(小键盘)调整至窗口大小

  5(小键盘)正视图

  8(小键盘)俯视图

  2(小键盘)仰视图

  4(小键盘)左视图

  6(小键盘)右视图

  1(小键盘)西南等轴侧视图

  7(小键盘)西北等轴侧视图

  3(小键盘)东南等轴侧视图

  9(小键盘)东北等轴侧视图

  Alt+→或者Alt+←绕Z轴旋转

  Alt+↑或者Alt+↓绕X轴旋转

  Alt+PgUp或者Alt+PgDn绕Y轴旋转

  ncstudio广告雕刻机控制系统教程之功能

  自适应前瞻算法

  前瞻控制也称为先行控制,维宏CNC系统会自动计算需要前瞻的程序段数量,不会引起由于前瞻段数不够造成的速度突变;在轮廓简单的时候,前瞻段数量小,系统运行效率更高。

  短线段簇的曲率限速

  短线段的曲率限速功能,会实时的计算出短线段簇的局部曲率,实现必要限速,保证加工质量。

  轨迹预处理算法

  维宏系统运用先进的轨迹预处理算法,有效去除了因刀路文件质量而对加工效果的损伤。

  圆弧限速功能

  圆弧限速功能有效地防止了过切的出现,当向心力要超过最大向心力时,加工圆弧的速度将会受到必要的限制,从而保证了加工质量。

  S型加减速控制

  S型加减速又称为钟形加减速。通过这种速度规划算法,其加速度为连续的梯形,保证机床在运动过程中受力均匀,有效地防止了加工过程中的机床抖动,使得加工过程中机床运动更加平稳,加工质量更高。

  断点继续

  系统将当前加工位置与行号等信息实时保存在永久记忆体中,即使是遭遇突然停电,系统重新启动后,也可以从最后中断处继续执行。对于各种长时间加工场合,该功能将给操作员带来很大的帮助。

  自定义M指令

  维宏系统可以根据客户需要,方便地设定M指令的意义,用户可以把M指令映射到不同的功能,也可以把某个子程序映射到设定的M指令,还可以扩充或者删减M指令。

  自动倒行

  在加工路径的任意位置,通过手轮、键盘或者其他操作面板,实现在正向行走和反向行走之间的任意切换。广泛应用于各种切割控制场合,在三轴以及多轴联动场合也用于从加工断点处安全退出。

  支持PLC

  可通过梯形图在线查看,监控元器件状态,支持现场编辑应用;提供大规模PLC程序编写工具,指令集丰富,操作简单灵活。

  加工信息统计

  在维宏系统中,只要用户在执行高速仿真后,系统立即统计出加工时间、加工范围、加工轨迹长度、刀具使用情况等有价值的信息供使用者参考。

  三维动态显示加工轨迹

  维宏系统具有强大的三维加工轨迹动态显示功能。

  时间到期管理功能

  维宏系统为每个厂商指定一个唯一的客户代码,通过该代码和注册码生成器软件,厂商可以设定系统运行到期时间。

  刀具半径补偿

  通过刀具半径补偿,操作人员可按工件轮廓尺寸编制程序,系统自动计算刀位点,并自动调整到刀具运动轨迹上。

  过象限补偿

  维宏系统允许在各个不同的进给轴设定不同的过象限补偿参数,从而将各个轴摩擦力造成的误差减至最小。

  旋转镜像功能

  直接设定加工参数,实现加工文件的旋转与镜像功能。当然,也可通过G代码编程,把旋转与镜像功能嵌入加工文件中。

  刀具管理

  包括:刀具几何尺寸、磨损管理、刀库与虚拟刀库、刀具寿命管理等等,支持定点换刀策略和随机换刀策略。

  螺距误差与反向间隙综合补偿

  维宏系统的综合补偿机制允许在坐标轴的各点设置不同的反向间隙,因此能够全程补偿反向间隙误差。

  加工禁区

  通过加工禁区的设定,可以自动阻止刀具进入保护区,以防止刀具与夹具或者其他部件的碰撞和干涉。

  ncstudio广告雕刻机控制系统教程之特点

  1、基本配置为三个运动轴,并可以进一步扩充

  2、数控转台支持

  3、自动加工。完整支持ISO标准的G指令、HP绘图仪(HPPLT)格式和精雕加工(ENG)格式。

  4、手动功能。既支持通过机床输入设备,如手持设备等操纵机床,也内嵌地支持通过计算机输入设备,如键盘、鼠标完成手动操作

  5、增量进给功能。方便用户精确设定进给量,且步长可灵活调整。

  6、用户数据输入(MDI)功能。用户可以在线输入G指令并立即执行。

  7、高级加工指令。只要简单输入几个参数,就可以完成铣底、勾边等功能。

  8、单步模式。用户可以把要执行的加工任务设置为单步模式,从而为错误诊断和故障恢复提供了良好的支持。

  9、断点记忆、跳段执行等高级自动功能。

  10、保存/恢复工件原点功能。

  11、进给轴精确回机械原点(参考点)功能。

  12、自动对刀功能。这些功能为用户加工提供了极大的方便。

  13、进给倍率在线调整。在加工过程中用户可以随时调整进给倍率。最小到0,相

  14、当于暂停加工;最大到120%。

  15、高速平滑速度连接特性。在一般的数控系统中,两条G指令之间的连接速度通常是一个固定的值(例如等于零或者某一个很小的值)。在新版数控系统中,采用了独有的加工速度自适应预测算法。该算法根据连接速度的大小、方向、最大加速度,以及前向预测功能,自适应地决定当前指令与下一条指令间的衔接速度。不仅大大提高了加工效率(大约从30%到300%),而且改善了加工性能,消除了留在加工表面的速度振纹。

  16、三维模拟显示功能。通过简单的操作可以从各个角度观察三维加工结果,从而可以更准确、更直观的对加工结果有所了解。

  17、仿真功能。可以对加工程序进行快速仿真加工,可以在极短的时间内完成,同时检查加工程序是否出错,加工结果是否满意,并可以准确的计算出实际加工所需要的时间。

  18、强大、灵活的键盘支持。新版本对键盘操作的支持非常强大。满足了用户在操作过程中的需要。

  19、日志功能。系统提供了功能强大的日志功能,帮助用户察看详细的加工信息和系统诊断。

  20、内置的加工文件管理器。用户只要把加工程序文件保存到指定的目录,Ncstudio?就可以在一个内置的管理器中管理这些文件。

  21、内置的文件编辑器。用户可以随时把加工文件调入编辑器内编辑、修改。

  22、文件加工信息。通过仿真或者实际加工,文件加工信息窗口可以帮助用户统计文件执行时间、加工范围等重要信息。

  23、PCI总线运动控制卡。

  ncstudio广告雕刻机控制系统教程,大家一定要仔细认真的学习。这样对于提高操作者的技艺有着很大的帮助。
