维宏雕刻机控制系统

发表时间:2017-11-06
  维宏雕刻机控制系统?雕刻机控制系统有很多,包括了维宏控制系统、DSP手柄控制系统、MARCH3控制系统等。得马专家说,不同的控制系统有着不同的特点。在购买雕刻机之前,一定要弄清楚他的控制系统。广告行业人,对于维宏控制系统应该并不陌生,都听过的。今天得马专家重点介绍的就是维宏雕刻机控制系统“维宏雕刻机控制系统”。

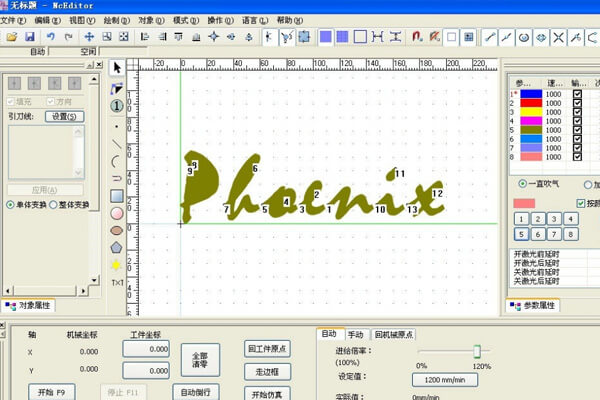

维宏雕刻机控制系统

维宏雕刻机控制系统

  什么是维宏雕刻机控制系统?维宏雕刻机控制系统又名NCStudio数控系统,是上海维宏科技有限公司自主开发、自有版权的雕刻机运动控制系统。

  维宏雕刻机控制系统特点?得马专家说,维宏雕刻机控制系统充分发挥32位计算和多任务协同的强大优势。具有功能强大、操作简便、简单易学的优点。与其它同类系统相比,系统的高速度、高精度、多任务并行、网络互连能力以及优秀的用户界面将是该系统最大的特点和竞争优势。先进的GUI人机界面,程序界面可通过标准键盘,鼠标以及扩展IO设备驱动。刀具加工轨迹三维动态跟踪显示。人机界面操作方便、形象直观,查找加工指令文件方便。完备的G指令和PLT指令。支持的G指令涵盖了完整的G指令和M指令集。对PLT格式的支持也同样出色,解释速度快,加工特性合理。用户可以直接从AutoCAD软件中输出PLT格式文件用于加工,自适应速度衔接特性,在一般的数字控制系统中,两条G指令之间的衔接速度通常是一个固定的值,例如等于零。在本系统中,采用了先进的加工速度自适应预测算法,该算法根据连接速度的大小、方向、最大加速度,以及前向预测功能,自适应地决定当前指令与下一条指令间的衔接速度。不仅大大提高了加工效率(大约从30%到300%),而且改善了加工性能,消除了留在加工表面的速度振纹。维宏控制系统功能该系统除了具有一般数控系统的标准功能外,还具有三维动态显示跟踪、自动对刀、程序跳段执行(断点记忆)和回转轴加工等高级功能。得马专家说,系统具有多种数据输入模式,如数控领域通用的标准G代码格式和HP-PLT格式,可以直接与CASMATE、MASTERCAM、UG等各种常用CAD/CAM软件连接,也可以与AutoCAD、CorelDRAW等二维设计软件实现接口。

  维宏雕刻机控制系统有哪些功能呢?得马专家说,维宏雕刻机控制系统除具有手动、步进、自动和回机械原点功能外,还具有模拟仿真、动态显示跟踪、Z轴自动对刀、断点记忆(程序跳段执行)和回转轴加工等特有的功能。

  维宏雕刻机控制系统和DSP手柄控制系统的区别?DPS手柄控制系统不占空间,操作比较简单的,经常应用于室外工作,适合木工雕刻机使用;而维宏控制系统可以实时预览加工效果和加工轨迹,如果程序装载错误可以及时修正,适合广告雕刻机使用。

  维宏雕刻机控制系统的安装

  1、安装NCStudio软件

  请按照下面的步骤安装软件:

  ·打开计算机电源,启动计算机,系统自动运行进入Windows操作系统。如果你还没有安装Windows操作系统,请先安装操作系统。

  ·启动Windows操作系统后,关闭其它正在运行的程序。

  ·将NCStudio系统安装光盘放入光驱。

  ·双击“我的电脑”,打开后再双击光驱盘符。待光盘打开后,双击运行SETUP.EXE安装程序,出现NCStudio安装画面

  ·单击“下一步”,系统提示选择安装的目的地位置

  ·单击“下一步”,系统提示选择程序文件夹

  ·单击“下一步”,系统提示开始复制文件

  ·单击下一步,系统自动完成文件复制过程。并且提示立即关闭计算机。

  请选择立即关闭计算机。在计算机关闭后,开始安装运动控制卡。

  2、运动控制卡

  关闭主机电源,打开计算机的机箱盖,将运动控制卡插入插口形式匹配的扩展槽内。

  安装运动控制卡时,用手轻按运动控制卡两侧,确保运动控制卡稳固插入槽中,与计算机底板接触良好、可靠,而且不存在摇晃的情况,然后旋紧板卡的紧固螺钉,最后盖好机箱盖。这样运动控制卡的安装就完成了。

  3、重新启动计算机

  安装好运动控制卡,请重新启动计算机。在您重新启动计算机后,Windows操作系统就会报告找到新硬件,并自动配置系统,很快这个过程就会结束。

  这时整个NCStudio软件和运动控制卡的安装完成。在桌面上和开始->程序菜单中都有启动NCStudio软件的快捷方式。此时通过相应的快捷方式即可启动NCStudio软件。

  维宏雕刻机控制系统安装问题

  如果您没有按照上述步骤进行安装,如:您在安装软件之前,就插入了运动控制卡,这样计算机启动后会提示您安装运动控制卡的驱动程序。这时,您可取消驱动程序安装过程,然后安装NCStudio软件。重新启动系统后,便会自动完成驱动程序的安装。

  维宏雕刻机控制系统的操作?得马专家说,维宏雕刻机控制系统的总步骤:载文件-对原点-仿真-对原点-仿真-开始加工-完成。具体步骤如下

  一、文泰里面布控

  1.打开文泰

  2.定好版面(版面应该和所要雕刻的材料一致)

  3.在里面排版

  4.做割2D3D等等的

  5.用放大镜检查路径有没问题

  6.输出雕刻路径

  7.保存到特定的文件夹里面

  8.将NC文件输入到运动控制系统里面

  二、维宏里面布控(运动控制系统)

  1.在维宏打开并装载文件

  2.(对原点后)清零X.Y.Z.坐标

  3.点击仿真[查看在运动控制系统中的文件是否正常雕刻]

  4.如果第3步骤正常后,再点主轴旋转,开动主轴后,再点击手动运用方向键8*2、6*4、9*1来控制雕刻机找到在木板上的原点。

  5.再次清零X.Y.Z[这是保证维宏里文件的原点和机器的原点和木板的原点一致]

  6.再次点击仿真查看是否在维宏当中运行正常

  7.如果6为正常,就点击开始[注意主轴转速为2.2万转。加工速度为100%---120%]

  8.等待雕刻完成

  维宏雕刻机控制系统故障处理

  1.刻浅了或是雕刻深了?处理方法:(F11)暂停键,后再再下面的空白处点击右键,看见弹出的对话框在对话框中的的Z轴处,改变数值,注意改变数值时候如果主轴要加深雕刻就增加Z轴的数值。如果刻深了,就减少Z轴的数值。每次改变数值不能超过±0.8mm。后点击确定。完成后点击断点继续。

  2.停电了怎么办?处理方法:关掉电源铡刀,关掉机箱电源。不要动机器位置,不要动电脑。得马专家说,等待来电后,开机器电源,开电脑电源。后再打开维宏[运动控制系统]点击断点继续键。

  3.关于一个版面做两把刀具的问题:在文泰中应该分两次输出。在维宏中导入第一把刀具对应的文件按照【二、维宏里面布控(运动控制系统)】操作当中的操作进行完毕。在机器停止后在开启主轴,在操作选项当中选择回工件原点,在换下第二把刀具。点击系统中的手动里面操控6*48*29*1再次对Z轴的高度[找Z轴原点]后清零Z后仿真,无误后点击开始。

  4.关于断刀怎么办?处理办法:在维宏中点击(F11)停止键。选择操作选项中的回工件原点。机器回到原点后。换下刀具后再次对Z轴找到原点,Z原点定好后再清零Z。再点击操作选项当中的高级开始按照提示减少他它的步数。确定步数后点击确定。一般步数是根据实际判定要回去的多就多减少些步数。机器就会自动接着雕刻。在看机器回去的位置对不。不行就在此执行此操作项目,一直到位置到位。

  维宏雕刻机控制系统的内容比较多,大家慢慢看,慢慢消化!
