激光雕刻机系统和生产加工

发表时间:2018-03-10
  激光雕刻机系统和生产加工?激光雕刻机的出现,提高了生产效率,也提高了产品的质量。激光雕刻机不同型号品牌的价格参差不齐,大家在挑选的时候,一定眼花缭乱了。激光雕刻机的使用,不难。一般都会有说明书,并且厂家都会有相关的培训,一定要积极参加,不要忽视了。激光雕刻机的安全操作加上后期的保养,可以延长其使用寿命,这样相当于又节约了资本。说了挺多了,得马专家今天要说的是“激光雕刻机系统和生产加工”的知识。

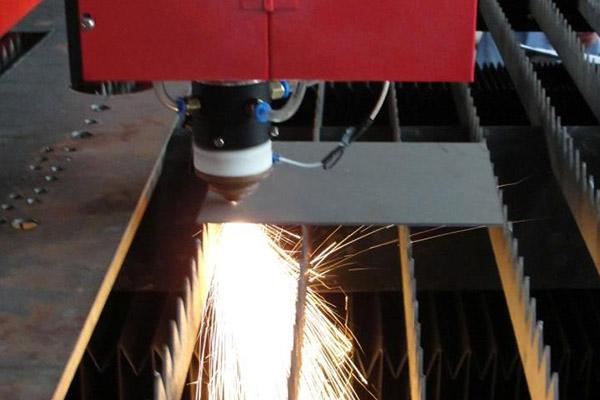

激光雕刻

激光雕刻

  激光雕刻机系统的定义?激光雕刻机系统说的是控制系统,是指由控制主体、控制客体和控制媒体组成的具有自身目标和功能的管理系统。

  激光雕刻机系统和生产加工

  1、激光雕刻机系统:激光雕刻机系统是激光雕刻机的核心部分,他就相当于我们人类的大脑与灵魂一样是一个总的控制系统以及控制中心,他就是专门发好质量的一个地方就是一个总的控制机制,没有他的工作任务以及工作目标的下达,激光雕刻机是无法进行雕刻的,例如激光雕刻机什么样的花样都是需要总的控制系统进行一个调试的过程。

  2、激光雕刻机生产加工:

  (1)矢量切割与点阵雕刻不同,矢量切割是在图文的外轮廓线上进行。我们通常使用此模式在木材、亚克粒、纸张等材料上进行穿透切割,也可在多种材料表面进行打标操作。

  (2)点阵雕刻点阵雕刻酷似高清晰度的点阵打印。激光头左右摆动,每次雕刻出一条由一系列点组成的一条线,然后激光头同时上下移动雕刻出多条线,最后构成整版的图象或文字。扫描的图形,文字及矢量化图文都可使用点阵雕刻。

  (3)雕刻速度:雕刻速度指的是激光头移动的速度,通常用IPS(英寸/秒)表示,高速度带来高的生产效率。速度也用于控制切割的深度,对于特定的激光强度,速度越慢,切割或雕刻的深度就越大。您可利用雕刻机面板调节速度,也可利用计算机的打印驱动程序来调节。在1%到100%的范围内,调整幅度是1%。悍马机先进的运动控制系统可以使您在高速雕刻时,仍然得到超精细的雕刻质量。

  (4)斑大小:激光束光斑大小可利用不同焦距的透镜进行调节。小光斑的透镜用于高分辨率的雕刻。大光斑的透镜用于较低分辨率的雕刻,但对于矢量切割,它是最佳的选择。新设备的标准配置是2.0英寸的透镜。其光斑大小处于中间,适用于各种场合。

  (5)雕刻强度:雕刻强度指射到于材料表面激光的强度。对于特定的雕刻速度,强度越大,切割或雕刻的深度就越大。您可利用雕刻机面板调节强度,也可利用计算机的打印驱动程序来调节。在1%到100%的范围内,调整幅度是1%。强度越大,相当于速度也越大。切割的深度也越深。

  (6)雕刻材料:木制品、有机玻璃、金属板、玻璃、石材、水晶、可丽耐、纸张、双色板、氧化铝、皮革、树脂、喷塑金属。

  激光雕刻机系统结构介绍?驱动器、变频器、雕刻控制器及控制软件。

  1、驱动器,它的功能是接受控制器提供的脉冲信号,来驱动步进电机运动。驱动器的最主要功能之一就是脉冲细分。步进电机每得到一个完整的方波脉冲信号,就会产生一个固定的步脚。

  2、变频器,它的主要功能是接受控制器信号,输出高速脉冲的装置。大家都知道,我们国家现在用的市电是50HZ,变频器的主要作用是通过调整供电频率来调整主轴的运行速度。这个并不难理解,变频器主要就是变换机械运作的频率的说白了就是控制速度的就是这么简单快捷高效。

  3、雕刻机控制器,也就是激光雕刻机控制系统中的核心部分。他的主要功能是执行计算机软件命令,并控制变频器,驱动器工作。最早大家盲目崇拜进口产品,但是随着实践发现,这些功能强大的数控机床控制器,并不很实用于激光雕刻机。

  激光雕刻机生产加工误差怎么解决?激光雕刻机在加工时会出现雕刻误差的情况,如何做到使激光雕刻机在工作过程中,做到加工误差最小化呢?

  1、不同的材料对设备激光的吸收率不同。在对材料进行加工时,首先要对材料进行分析,根据材料的物理性质,调整机器的雕刻方式,确保雕刻质量。

  2、调整好激光雕刻设备的对焦高度。激光通过反射镜反射到聚焦镜上,再进行聚焦,焦点位置的正确与否会直接影响到雕刻质量。因此,要找准焦点位置,减小误差。

  3、检查机器设备本身是否正常。每次进行雕刻之前,都要对激光雕刻机进行检测,以确保机器的正常运行。

  激光雕刻机生产加工步骤

  1、双击打开雕刻软件,根据材料尺寸设置版面,以毫米为单位。

  2、在页面的距形区域内进行文件编辑。

  3、作好文件后,将其放入所欲加工材料的位置,生成所要的加工路径

  (1)2D路径即二维雕刻,通常,二维雕刻的雕刻深度是固定的,也就是根据设计的雕刻深度,从物体表面进行清铣加工,最终达到设计的理想效果。具体操作为:点2D弹出二维雕刻方式对话框,选择“阴刻”在“雕刻深度”设欲加工的深度,将刀具补偿选中。雕刻方式选“水平铣底”通过刀具库选刀,二次加工方式选勾边,同样通过刀具库选和之前同一把刀。选逆时针,并将自动检查错误与自动分解自相交环选中,点确定完成路径制作,此时电脑自动计算路径,就是绿色部分。(注:若没有所需刀具则在“刀具参数”栏中填好相应参数后,点“增加刀具”-“确定”。这样就可以增加了一把刀具)。

  (2)3D路径即三维雕刻,三维雕刻,是指根据图形和刀具的不同,系统自动变化雕刻的深度,保证雕刻的表面与设计物体一致。俗称“三维清角”功能。具体操作为:点3D弹出三维雕刻方式对话框,选择“阴刻”在“雕刻深度”设欲加工的深度。将“粗刀铣底”前面的对号去掉。在三维精加工下,通过刀具库选刀,大多数选中心尖刀。选逆时针,并将自动检查错误与自动分解自相交环选中,点确定完成路径制作。

  (3)割字路径,实际上是指利用铣刀将要加工的物体从雕刻材料上割下来。通常采用的加工方式有按内外轮廓加工。“外轮廓”,是沿所设计图形的外侧进行切割。切割下的部分为所设计的图形。“内轮廓”,是沿所设计图形的内侧进行切割。留下的部分为所设计的图形。内、外轮廓在进行切割时,文泰系统会自动对其进行排序和逆时针与顺时针的方向确定。“原线输出”,指对设计图形进行原样输出,单线字及图形必须按原样输出。

  操作方式:根据需要选择轮廓,割字时用外轮廓,娄空时用内轮廓,三维倒边时用中心尖刀时任意轮廓均可。雕刻深度,做切割时一般为0,刀对在台面上;作倒边时,根据需要设深度,刀对在材料上。将刀具补偿选中。做面板和底板时用相同时针。

  4、检查路径正确后,点“保存雕刻路径”弹出窗口,“抬刀距离”切割时材料厚度加7~9,在“只输出选中部分”前面打对号,点“输出文件”后面的“查找”,弹出对话框后选择要保存的春兰磁盘位置,“保存类型”后面选择“G-codefiles(*.nc)”,在“文件名”后面输入文件的名称,点“保存”返回窗口后,点“确认”。

  5、打开“雕刻机控制系统”,点“文件”菜单下的“打开并装载”在弹出框中找到所保存的文件名,点“打开”。

  6、点“仿真”后在蓝色区域右击,选“调整至窗口大小”此时就可看到所打开的内容,检查是否为所欲雕刻的。

  注:在开始加工时在工件原点的位置做一个记号。

  激光雕刻机生产加工注意事项

  1、在激光雕刻机进行使用的时候,一定要先检查周围环境的设施是否安全,还要保证操作人员的人身安全,一定要严格的遵守操作流程来。

  2、机器工作时,注意检查机器后面冷水机上水情况及水温。

  3、请勿将激光管暴露在外,以免碰碎,也容易伤到人。

  4、要避开强电、强磁等对设备的影响,因为它会影响灯号进行传输。

  5、在进行供电的时候必须要保持平稳,一般情况下,电压非常大的话,那么就会对激光雕刻机有损伤,所以最好是使用稳压器。

  6、最好不要长时间在一些强酸、强碱的环境中进行工作,它会损害机身以及一些精细的部件。

  激光雕刻机生产加工的保养措施

  1、首先就是水箱的清理:水箱建议使用纯净水,并且温度不要超过35℃,如果超过就要换水或者降温。清理水箱记得要先关闭电源,以免发生意外触电。然后拔掉进水口的水管,让激光管内的水自动流回水箱内,然后打开水箱,取出水泵,清洗泵上面的污垢。清洗水箱内部,完成后都照原样安装回去,先把水泵单独通电,运行几分钟,主要是使激光管内注满水。

  2、清理风机:用过风扇的都知道,风扇用久了,不管是外面的网罩还是里面的叶片都会有很厚的灰尘,这样会导致风小,没动力,而且有异响。激光雕刻机的风机也是同样的,需要定期拆出来清理风叶与网罩上面的灰尘。

  3、清理镜片:激光雕刻机有三块反射镜片与一块聚焦镜片,激光是经过镜片反射,聚焦后从激光头射出来。因为镜片是在外面,所以很容易沾上灰尘很污垢,如果不清洁,容易造成镜片损耗。所以,最好是每天用完擦一下外面的镜片,隔两三天将镜片都拆出来使用清洗液都擦拭一遍,这不需要多长时间。但是能有效提高镜片的使用年限。

  4、清理导轨:建议每个月清理2-三次,记得关机操作。导轨、直线轴是设备的核心部件之一,在加工过程中加工材料会产生大量的粉尘,这些粉尘会大量覆盖在导轨、直线轴表面,会对设备加工的精度造成影响,而且会损耗设备的使用时限,为了让设备正常运作,使用更长久,那就要注意日常的清洁,维护了。

  5、检查螺丝、联轴节的紧固,机器运行产生振动会让接连处的螺丝、联轴节松动,从而影响机器的平稳,所以每隔一段时间就要使用工具逐个紧固一下螺丝。

  6、检查光路:管路系统是激光雕刻机的反射镜与聚焦镜共同完成的,光路中聚焦镜不会产生偏移,但反射镜因为是机械部分固定,可能会产生偏移,一般情况下也不会发生偏移,但每次工作前还是建议检查一下光路是否正常运行,有没有产生偏移。

  本文关于“激光雕刻机系统和生产加工”的介绍,大家是否消化了呢?如果还有哪些不理解的话,可以咨询我们的13386608884热线。
