广告雕刻机怎么操作

发表时间:2018-05-14
  广告雕刻机怎么操作?广告雕刻机是一种用于广告行业的设备。当然了,除了这个行业,广告雕刻机也可以用于家具行业、工艺品行业、家具行业等。选购广告雕刻机的时候,要考虑到现在的生存需求和未来的生产需求,这样可以节约成本。广告雕刻机功率有大小之分。大功率的广告雕刻机可以替代小功率的设备进行切割,但是小功率的广告雕刻机就不能替代大功率了,这个道理大家应该都懂的。得马专家在这里提示大家,一定要注意这点。好了,说了很多了,我们该说说“广告雕刻机怎么操作”的知识了。

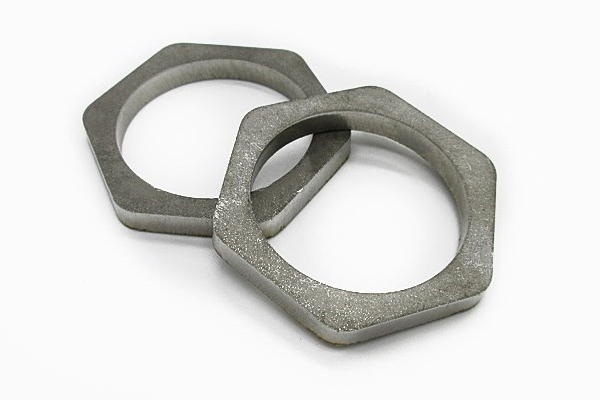

不锈钢样品

不锈钢样品

  广告雕刻机怎么操作?

  1、双击打开雕刻软件,根据材料尺寸设置版面,以毫米为单位。

  2、在页面的距形区域内进行文件编辑。

  3、作好文件后,将其放入所欲加工材料的位置,生成所要的加工路径

  (1)2D路径即二维雕刻,通常,二维雕刻的雕刻深度是固定的,也就是根据设计的雕刻深度,从物体表面进行清铣加工,最终达到设计的理想效果。具体操作为:点2D弹出二维雕刻方式对话框,选择“阴刻”在“雕刻深度”设欲加工的深度,将刀具补偿选中。雕刻方式选“水平铣底”通过刀具库选刀,二次加工方式选勾边,同样通过刀具库选和之前同一把刀。选逆时针,并将自动检查错误与自动分解自相交环选中,点确定完成路径制作,此时电脑自动计算路径,就是绿色部分。(注:若没有所需刀具则在“刀具参数”栏中填好相应参数后,点“增加刀具”-“确定”。这样就可以增加了一把刀具)。

  (2)3D路径即三维雕刻,三维雕刻,是指根据图形和刀具的不同,系统自动变化雕刻的深度,保证雕刻的表面与设计物体一致。俗称“三维清角”功能。具体操作为:点3D弹出三维雕刻方式对话框,选择“阴刻”在“雕刻深度”设欲加工的深度。将“粗刀铣底”前面的对号去掉。在三维精加工下,通过刀具库选刀,大多数选中心尖刀。选逆时针,并将自动检查错误与自动分解自相交环选中,点确定完成路径制作。

  (3)割字路径,实际上是指利用铣刀将要加工的物体从雕刻材料上割下来。通常采用的加工方式有按内外轮廓加工。“外轮廓”,是沿所设计图形的外侧进行切割。切割下的部分为所设计的图形。“内轮廓”,是沿所设计图形的内侧进行切割。留下的部分为所设计的图形。内、外轮廓在进行切割时,文泰系统会自动对其进行排序和逆时针与顺时针的方向确定。“原线输出”,指对设计图形进行原样输出,单线字及图形必须按原样输出。

  操作方式:根据需要选择轮廓,割字时用外轮廓,娄空时用内轮廓,三维倒边时用中心尖刀时任意轮廓均可。雕刻深度,做切割时一般为0,刀对在台面上;作倒边时,根据需要设深度,刀对在材料上。将刀具补偿选中。做面板和底板时用相同时针。

  4、检查路径正确后,点“保存雕刻路径”弹出窗口,“抬刀距离”切割时材料厚度加7~9,在“只输出选中部分”前面打对号,点“输出文件”后面的“查找”,弹出对话框后选择要保存的春兰磁盘位置,“保存类型”后面选择“G-codefiles(*.nc)”,在“文件名”后面输入文件的名称,点“保存”返回窗口后,点“确认”。

  5、打开“雕刻机控制系统”,点“文件”菜单下的“打开并装载”在弹出框中找到所保存的文件名,点“打开”。

  6、点“仿真”后在蓝色区域右击,选“调整至窗口大小”此时就可看到所打开的内容,检查是否为所欲雕刻的。

  注:在开始加工时在工件原点的位置做一个记号。

不锈钢金属切割样品

不锈钢金属切割样品

  广告雕刻机怎么操作中的注意事项

  1、实际加工中要充分考虑加工效果和加工效率之间的关系,灵活应用粗刀,细刀和三维立体雕刻等方式,大面积的图形区域雕刻使用大刀具进行加工,小面积图形区域或要体现效果的应使用小刀具进行精细加工,另刀具的重叠率的设定也很重要。

  2、按照加工结果要求来选择加工方式-----二维雕刻、三维雕刻或切割,若进行图案雕刻,选择二维或三维雕刻,生成的加工路径为雕刻路径。若进行切字和加工沙盘模型的墙面,选择“割字”,生成的路径为切割路径。

  3、按照加工效果的要求选取路径生成方式,二维路径适用于平面雕刻,加工的效果不具备很强的立体感,加工精细程度和加工深度成反比。三维路径具有“清角”的雕刻动作,加工效果具有很强的立体感,加工图形精细,加工精细程度与图案精细和刀具参数的准确性有直接关系,加工深度只影响立体不影响加工的精细程度,加工深度越大立体感越强。

  4、按照加工精细程度、材质的纹路选择雕刻加工路径形式----水平铣底、纵向铣底、正向45度铣底、反向45度铣底,这些雕刻路径产生的加工精度高,加工面光洁。环形路径加工速度快,效率高,但加工效果与其它相比逊色一些。

  5、雕刻刀具选择,注意刀具的刃角和刃宽对加工精度和进度的影响,如果刀具的刃角和刃宽大则加工的速度快,但加工的图形不精细,刀具的刃角和刃宽小则加工的速度慢,但图形精细、刀具的耐用性也相对较差。

  熟知广告雕刻机怎么操作的重要性

  数控广告雕刻机的正确使用是减少广告雕刻机故障、延长使用寿命的关键,它在预防性维修中占有很重要的地位。据统计,有三分之一的故障是人为造成的,而且一般性维护(如注油、清洗、检查等)是由操作者进行的,解决的方法是:强调设备管理、使用和维护意识,加强业务、技术培训,提高操作人员素质,使他们尽快掌握数控机床的性能,严格执行设备操作规程和维护保养规程,保证设备运行在合理的工作状态之中。

  广告雕刻机怎么操作中的常见故障?

  一、广告雕刻机单轴或三轴不走动或走动不正常

  1.控制卡松动或故障;2.相对应轴的驱动器故障;3.相对应的轴步进电机故障;4.相对应的连轴器断列或松动(连轴器松动表现症状,雕刻时字体错位);5.相对应的丝杆断裂或丝杆螺母出现故障;6.相对应的轴的滑快出现故障;7.驱动器细分数、电流、与软件中设置不一样。

  二、雕刻机雕刻深浅不一

  1.控制卡松动或故障;2.步进电机故障;3.驱动器故障或电流细分与软件设置不一致;4.z轴电机线故障;5.主轴电机故障;6.变频器干扰或数据设置有误;7.静电干扰;8.电脑病毒或系统问题;9.工作平台不平。

  三、广告雕刻机出现错误

  1.控制卡松动或故障;2.驱动器故障;3.步进电机故障;4.静电干扰;5.电机线故障;6.数据线故障;7.路径有误;8.联轴节断裂或松动;9.加工速度太快;(系统参数弯道加速度过大)10.电脑系统问题或病毒)。

  四、广告雕刻机z轴失控(扎刀)

  1.控制卡松动或故障;2.静电干扰;3.z轴电机线故障;4.文件路径有误;5.变频器干扰;6.电脑系统有问题或有病毒;7.Z轴电机功率不够,联轴节松动;8.Z轴驱动器的电流过小,或信号线接错。

  五、广告雕刻机乱刻

  1.控制卡故障;2.变频器干扰;3.文件路径有误;4.静电干扰;5.软件设置有问题;6.驱动器故障或电流细分设置有误;7.数据线故障;8.电脑有病毒或系统问题。

  六、雕刻机铣底不平

  1.主轴与台面不垂直需校正(表现症状:下刀与收刀处深浅不一);2.刀具有问题;3.控制卡有问题;4.Z轴驱动器或者Z轴丝杠有问题。

  七、雕刻机雕刻时出现错位或尺寸不对

  1.检查雕刻软件的路径正确与否;2.检查丝杆的间隙大小及光杆的紧固螺丝有没有松动;3.检查软件参数的设置正确。

  八、雕刻机X轴行走某段时Z轴不抬刀,按向上走却向下走

  1.检查Z轴步进电机是否正常运行,功率及驱动器电流的大小或自身故障;2.检查Z轴步进电机线是否有接触不良或中间断的情况;3.控制卡故障。

  九、雕刻机主轴电机不转或反转

  1.查变频器的参数的设置;2.变频器的信号线是否接反。

  十、雕刻机打开软件开机时,出现轴关闭

  1.驱动器的问题或电脑输出信号线接触不良;2.电机线接触不良。

  十一、雕刻机雕刻过程中出现限位现象

  1.检查雕刻路径是否超过雕刻范围;2.在软件中参数设置的软限位。

  十二、雕刻机发送软件不能正常打开,雕刻的东西出现畸形.

  1.重新安装新系统及软件;2.检查X,Y轴丝杆及螺丝是否松动;3.雕刻刀具有问题。

  十三、雕刻机工作过程中主轴电机突然停转或转慢

  1.工作电压不稳或超负载,加个稳压器即可;2.检查中间线是否接好,线头是否有脱焊。

  十四、雕刻机设置原点时有时向前、向右偏移距离不定

  1.限位开关失灵,在系统回到系统原点的过程中限位开关已闭合又弹开,换限位开关即可;2.驱动线松动,设法把其固定紧即可。

  十五、雕刻机启动复位时为可X轴、Y轴、Z轴位置不定

  1.限位开关坏(限位开关始终闭合),换之即可;2.驱动线坏(X轴14针与15针短路,Y轴13针与15针短路,Z轴31针与15针短路),换驱动线或把短路处分开即可;3.驱动板坏,换驱动板即可。

  十六、雕刻机主轴停转

  1.主轴内部短路;2.电流屏蔽;3.变频器参数设置有误或自身故障;4.控制卡故障;5.主轴线或数据线短路。

  十七、雕刻机主轴转动声音不正常

  1.变频器设置有误;2.主轴不转;3.主轴本身有问题(轴承损坏)。

  十八、雕刻机走动或回机械原点时方向相反

  1.在记事本中改文件;2.修改变频器的接线方法;3.在维宏软件中修改电机方向。

  十九、雕刻机机器不能正常回机械原点

  1.方向相反;2.控制卡故障或松动;3.限位开关或数据线故障;4.驱动器故障;5.步近电机故障。

  二十、雕刻机主轴自动转或停不了

  1.控制卡故障;2.变频器故障。

  二十一、雕刻机打开维宏软件时,电脑提示“操作失败”的提示

  1.检查板卡的驱动程序有没有装好,或把板卡换一个PCI插槽;2.把两根数据连接线重新安装,检查有没有断针的现象;3.板卡有问题,更换板卡。

  二十二、雕刻机打开软件时提示:三轴报警,初始化错误四号

  1.检查电脑与机器的两根数据线有没有接好;2.检查控制箱内的转接板的保险丝是否烧掉,换保险丝;3.检查85V电源是否正常供电。

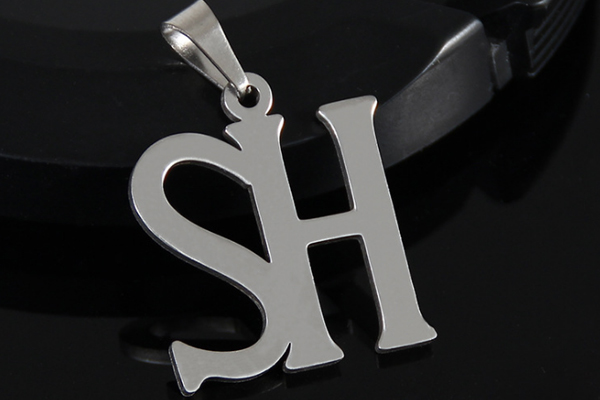

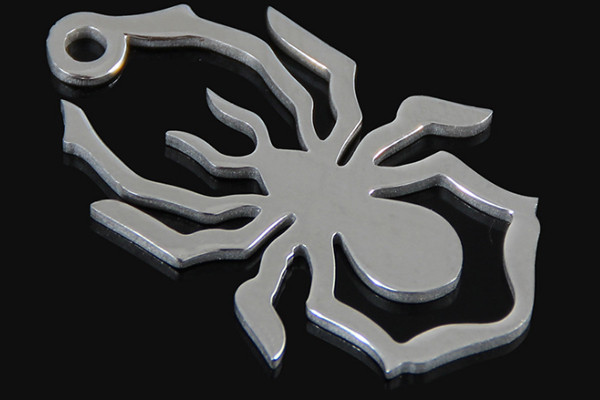

金属挂件

金属挂件

  广告雕刻机怎么操作前的安装

  1、机器摆放好后,打开随机工具箱,拿出电线接通电源,有航空插头的根据线号连接,检查电路工作是否正常.

  2、驱动安装完毕后,设置内部参数,打开机器查看机器运行方向是否正确,行程是否准确.

  3、打开电脑安装对应的驱动程序及应用软件.(详见用户手册或光盘内介绍)

  4、机器到货后,打开包装将机器从底托上取下,将机器摆放在水平位置,摆放过程中,不要磕碰机器.

  5、环境周围湿度:操作中零度至肆拾度,停机或运输中:当气温低于零度(水冷主轴电机内液体放掉)湿度:75%不结露(相对湿度)短期:95%(一个月内)

  广告雕刻机怎么操作日常检查

  操作者是数控广告雕刻机的直接用户,为了保证数控广告雕刻机的正常运行,要求数控广告雕刻机操作者每天应该执行以下各项:检查所有的防护板、罩壳和门操作是否适当、在整个行程中步进每一个轴,观察运行是否平滑、确保所有轴的限位开关正常工作并调整到相应的限位位置、检查导轨是否有划伤或过度磨损的迹象、检查导轨清洁器没有被损坏、触摸导轨检查润滑是否适当。

  广告雕刻机怎么操作巡回检查?

  根据数控广告雕刻机的先进性、复杂性和智能化高的特点,使得它的维护、保养工作比普通设备复杂且要求高的多。维修人员应通过经常性的巡回检查,如CNC系统的排风扇运行情况,机柜、电机是否发热,是否有异常声音或有异味,压力表指示是否正常,各管路及接头有无泄漏、润滑状况是否良好等,积极做好故障和事故预防,若发现异常应及时解决,这样做才有可能把故障消灭在萌牙状态之中,从而可以减少一切可避免的损失。

  广告雕刻机怎么操作后的保养?

  1、广告雕刻机的保养和维护:

  雕刻机多用于加工业务,加工产生的粉末、灰尘较多。使用中要注意保持丝杆、光杆等部件的清洁和润滑,及时打扫积尘和向转动部件加油;操作人员要及时清扫、加油、严谨带电拔插。

  2、加工问题:

  (1)光杆雕刻机的刀具使用。因刀具本身的制造工艺和精度影响加工精度。因此,在加工时请选择适于加工的刀具。

  (2)加工工艺的合理性。加工精度除靠雕刻机来保证外,合理的加工工艺也很重要。为了保证加工的精度,请注意加工工艺的合理性。

  3、使用环境:

  广告雕刻机为高科技机电一体化设备,对工作环境有一定的要求。

  (1)避开强电、强磁等严重影响雕刻机信号传输的设备。

  (2)使用三芯电源,保证雕刻机良好的接地,减小干扰。

  (3)电压要求平稳,避免大的起伏波动,最好使用稳压器。

  (4)机器不可在强酸、强碱的环境中长时工作。

  广告雕刻机怎么操作中尺寸有误差

  1、加工的零件尺寸偏大的话,会偏准,例如加工70mm,会得到很接近70mm的数值,但是加工零件偏小的话,例如加工15mm,尺寸会大一些,15.1mm这样。

  2、加工孔,小尺寸的时候特别明显,孔径比实际值小(不知道是不是游标卡尺测小孔误差造成的),但是用同样公称值得钻头柄往洞里塞,明显感觉到洞小,放不进去,例如要放3.2mm的钻头,大概要加工3.4mm的孔才能放进去。

  上面实验的时候,用的是1mm的PCB铣刀,发现有些现象挺像刀具实际尺寸比设置尺寸小的缘故,但是觉得刀具尺寸不对可能性不大,而且用尺子量了量,基本上是1mm(尺子精度不太好),而且加工大零件的时候尺寸还是准的。

  本文关于“广告雕刻机怎么操作”的内容,大家是否都清楚了呢?如果不清楚的话,可以咨询我们左边的客服热线。
