广告雕刻机定原点和调精度

发表时间:2018-06-19
  广告雕刻机定原点和调精度?广告雕刻机可以雕刻胸牌、建模、钢模、刻章、家具刻花、礼品等。广告雕刻机是一种加工材料广泛的设备,例如双色板、有机板(亚克力)、人造石、PVC板、木材、密度板、ABS等。广告雕刻机是专门为广告行业定制的设备,当然了,广告雕刻机也可以用于其他行业。广告雕刻机的价格也不是很贵,不同的配置价格也会有所不同的。得马就拥有多款广告雕刻机,满足不同的需求。今天得马小编就来说下“广告雕刻机定原点和调精度”的知识。

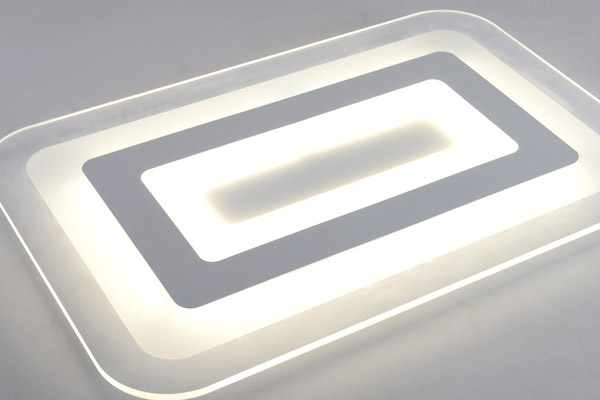

亚克力灯

亚克力灯

  广告雕刻机原点和精度是什么

  1、广告雕刻机原点定义:工件原点就是工件坐标的原点,是为工件尺寸编程确定的原点,一般是工件加工的起始点。工件原点可由编程者选择。

  2、广告雕刻机精度定义:广告雕刻机精度是指观测值与真值的接近程度。

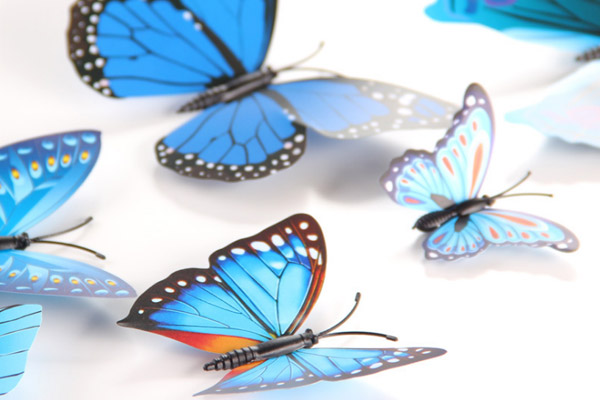

PVC蝴蝶

PVC蝴蝶

  广告雕刻机定原点和调精度的意义

  1、广告雕刻机定原点的意义:所有程序里面的数据都是相对原点来运行的,没有原点,设备就无法操作。

  2、广告雕刻机调精度的意义:广告雕刻机加工精度直接决定了工件的尺寸外观。

  广告雕刻机定原点和调精度

  1、广告雕刻机定原点:当我们选择"回工件原点…"选项,刀尖会自动从当前位置回到工件原点。

  2、广告雕刻机调精度:广告雕刻机调精度有两种方法,一种是手工调试,还有一种是计算机调试。

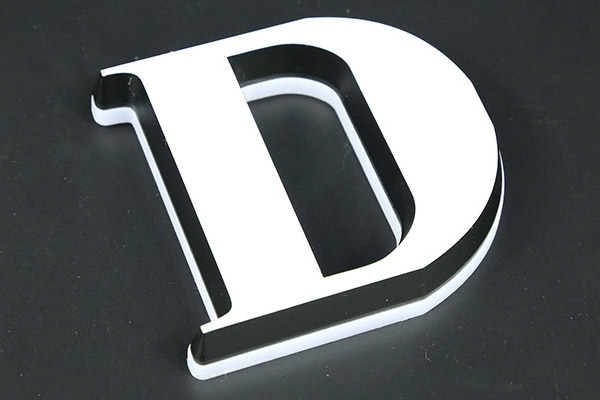

广告字

广告字

  广告雕刻机调精度的具体步骤

  1、广告雕刻机台面手工调试的操作方法

  首先找到广告雕刻机台面的最低点,然后把刀下0.5——1mm深,启动主轴,手动操作来回跑,反复对照调试到合适的位置。需要注意的是根据台面材质的不同,选择不同的进给速度。

  手工调试操作步骤比较简单,但调试的过程和时间有时候会比较长,而且调试的准确度一般。

  2、广告雕刻机台面计算机调试校正的操作办法

  广告雕刻机计算机调试是指利用雕刻软件里的程序来自动调试校正。具体的操作步骤如下:

  (1)设置版面

  打开广告雕刻软件——设置版面尺寸(用米尺测量下台面黑色PVC板得尺寸)

  (2)定原点

  点击【选项】——【定义原点】——点击版面的左下角——确定——右键取消定义原点命令

  (3)作图

  点击【图形】——【矩形】——随意画一个矩形——右键此矩形——修改图形参数——将宽和高设置与版面同样的尺寸——点击【修改】——点击右侧工具栏的对齐工具栏——水平居中和竖直居中使图形与版面重合

  (4)做路径

  选中图形——点击【2D】——选择阴刻,雕刻深度(往下铣多深就设置多深),刀具补偿取消,雕刻方式选择水平铣底,点击刀具库选择直刀{将随机配送的清底刀(宽度w1为20高度h1为10)添加上并选择},取消二次加工方式——【确定】

  (5)保存雕刻路径

  选中做好的路径——点击【保存雕刻路径】——点击【查找】找到要保存的位置,文件类型选择第二种(*.nc)命名后点击【保存】——抬到距离一般设置5-10——点击【确认】

  (6)将做好的路径导入维宏控制应用即可

  广告雕刻机定原点前进行回零路径优化的意义

  为了在回工件原点过程中,刀尖能安全地通过经过的空间,而不会因为碰到工件、夹具等障碍发生事故,所以,回零路径进行优化。

  广告雕刻机定原点前进行回零路径优化的步骤

  1、如果终点Z方向坐标大于起点Z方向坐标,则Z轴先单独进给到Z轴终点位置,然后,X,Y轴联动,到达目的点。

  2、如果终点Z方向坐标小于起点Z方向坐标,则X,Y轴先联动到达目的点X,Y坐标,然后,z轴单独进给到z轴终点坐标。

  因为终点的Z坐标往往在工件的加工表面,为了避免刀尖回到工件零点后碰伤工件表面或刀尖,实际上,Z轴不是回到零,而在零点上方的一个偏置值。该值由"系统参数窗口"的加工参数中的"退刀点"设定。

  广告雕刻机工件原点和机械原点的区别

  雕刻机的工件原点和机械原点不能混淆,机械原点只有一个,一般是指机器X、Y、Z三个方向的极限位置;而工件原点可以在机器行程的任何位置设定,可以保存多个。

  得马围绕“广告雕刻机定原点和调精度”的内容,我们介绍好了。如果还有什么疑问的话,可以拨打13386608884!
