广告雕刻机如何设置坐标原点

发表时间:2018-08-15
  广告雕刻机如何设置坐标原点?广告雕刻机属于广告行业设备。广告行业设备除了广告雕刻机,还有激光雕刻机、弯字机、焊字机等。广告雕刻机有国产和进口之分。现在的国产广告雕刻机质量还是可以的。例如我们得马。得马拥有10年广告行业经验,我们有自己的研发基地和生产基地。得马拥有多个系列的广告雕刻机,还有激光雕刻机。今天得马小编重点说下“广告雕刻机如何设置坐标原点”。

  广告雕刻机工件原点和机械原点是什么?

  1、广告雕刻机工件原点定义:工件原点就是工件坐标的原点,是为工件尺寸编程确定的原点,一般是工件加工的起始点。工件原点可由编程者选择。

  2、广告雕刻机机械原点定义:由数控系统控制的机械单元,系统本身只知道当前位置相对于以前的位置,需要选取一个参考点,使机床上的任意位置都有一个固定坐标做为参数,这个参考点就是机械原点。

  广告雕刻机工件原点和机械原点的区别?

  广告雕刻机的工件原点和机械原点不能混淆,机械原点只有一个,一般是指机器X、Y、Z三个方向的极限位置;而工件原点可以在机器行程的任何位置设定,可以保存多个。

  广告雕刻机坐标原点是什么?

  广告雕刻机坐标原点是指工件原点。

  广告雕刻机如何设置坐标原点?

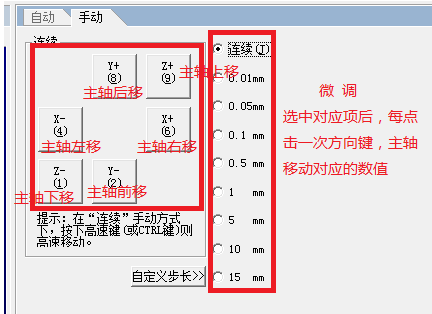

  1、手动移动方式。(手动移动方式主要用来操作主轴移动和用来定工件原点。)

广告雕刻机设置原点的手动移动方式

广告雕刻机设置原点的手动移动方式

  2、工件原点设定方法。

  通过手动移动方式,移动主轴到板材的左下角。

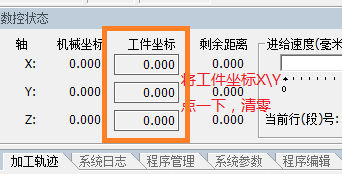

  等移动到左下角以后,然后,将雕刻机控制软件中下图位置的XY工件坐标清零。

广告雕刻机工件原点清零

广告雕刻机工件原点清零

  则XY坐标原点设在了此位置。

  同理,缓慢下降主轴,使雕刻机刀具底端刚好接触到板材表面。

广告雕刻机工件原点Z轴清零

广告雕刻机工件原点Z轴清零

  然后,将雕刻机控制软件中如下图位置的Z轴工件坐标清零。(点击一下)

  3、导入加工文件。(*.nc格式)

  先卸载雕刻机控制软件原有的文件。

广告雕刻机卸载原有原点

广告雕刻机卸载原有原点

  再打开并装载,找到新文件,打开。

广告雕刻机加载文件

广告雕刻机加载文件

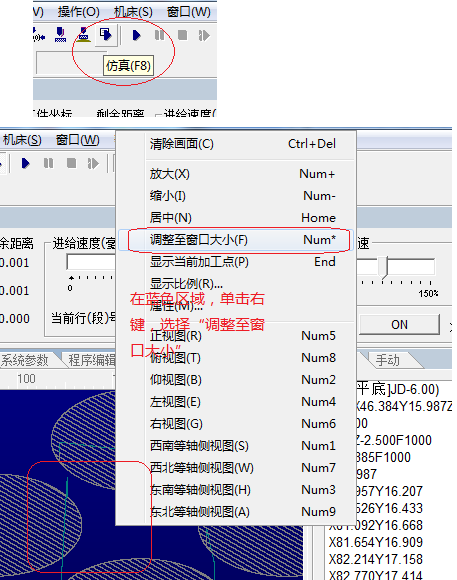

  4、仿真。

  在雕刻机控制软件中,找到“仿真”,并单击

  再次点击“仿真”可关闭仿真。

广告雕刻机仿真操作

广告雕刻机仿真操作

  5、开始雕刻。如下图所示,点击“开始”。开始自动加工。

广告雕刻机开始雕刻

广告雕刻机开始雕刻

  广告雕刻机如何设置坐标原点回归?

  当我们选则“回工件原点…”选项,刀尖会自动从当前位置回到工件原点,刀尖会主动从当时方位回到工件原点。

  具体回零方法:

  1、如果终点Z方向坐标大于起点Z方向坐标,则Z轴先单独进给到Z轴终点位置,然后,X,Y轴联动,到达目的点。

  2、如果终点Z方向坐标小于起点Z方向坐标,则X,Y轴先联动到达目的点X,Y坐标,然后,z轴单独进给到z轴终点坐标。

  因为终点的Z坐标往往在工件的加工表面,为了避免刀尖回到工件零点后碰伤工件表面或刀尖,实际上,Z轴不是回到零,而在零点上方的一个偏置值。该值由"系统参数窗口"的加工参数中的"退刀点"设定。

  得马小编就“广告雕刻机如何设置坐标原点”的问题解释的一清二楚了。大家有关于产品方面的疑问,可以直接咨询我们。
