广告雕刻机丝杠和方轨

发表时间:2018-09-17
  广告雕刻机丝杠和方轨?广告雕刻机是一种专门针对广告行业的自动化设备。广告雕刻机可以雕刻的材料有很多,包括了亚克力、树脂、PVC等。广告雕刻机的使用,有一些注意事项。广告雕刻机安全运行和操作是非常重要的。使用广告雕刻机之前,要仔细阅读说明书,特别是其中的注意事项。广告雕刻机的周围要保持整洁。广告雕刻机运转时,工作人员不得离开现场,或者托管给无经验的人员。今天,得马具体说的是“广告雕刻机丝杠和方轨”的内容。

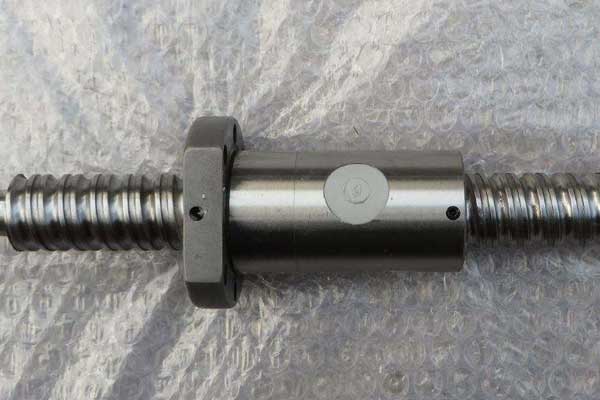

广告雕刻机丝杠

广告雕刻机丝杠

  广告雕刻机丝杠和方轨是什么?

  1、广告雕刻机丝杠:是指广告雕刻机的一种传动方式,是一种螺杆,是一种钢珠介于螺帽与螺杆之间做运动,将传统螺杆之滑动接触转换成滚动接触然后在将螺帽内的钢珠回转运动转为直线运动的传动机械组件。

  2、广告雕刻机方轨:也叫做直线导轨,外观上是长方体的,起到运动和支撑作用。

  广告雕刻机丝杠和方轨的重要性?

  1、广告雕刻机丝杠的重要性:丝杠是控制广告雕刻机Z轴的运动,也就是指控制广告雕刻机进给速度和精度的,特别是对于精度要求较高的微进给,滚珠丝杠的质量是保证准确微进给的重要条件。

  2、广告雕刻机方轨的重要性:广告雕刻机方轨的的好坏直接影响整个产品的雕刻效果。

  广告雕刻机丝杠和方轨怎么选择?

  1、广告雕刻机丝杠选择:

  (1)以负载确定广告雕刻机直径。电机性能参数中有输出扭矩,如果还带减速器也要算进去(考虑效率),计算一下实际工况中需要多大推力,广告雕刻机滚珠丝杠样本(跟厂家要)有负载参数(即推力参数,一般标示为动负荷和静负荷,看前者即可),选择滚珠丝杠的公称直径。

  (2)以直线速度和旋转速度确定滚珠丝杠导程。广告雕刻机电机确定了就知道输出转速,考虑一下你需要的最大直线速度,把广告雕刻机电机转速(如果带减速器再除以减速比)乘以丝杠导程的值就是直线速度,该值大于需要值即可。

  (3)以实际需要确定确定广告雕刻机滚珠丝杠长度(总长=工作行程+螺母长度+安全余量+安装长度+连接长度+余量。如果增加了防护,比如护套,需要把护套的伸缩比值(一般是1:8,即护套的最大伸长量除以8)考虑进去。

  (4)以实际需要确定广告雕刻机滚珠丝杠精度。一般机械选C7以下即可,数控机床类选C5的比较多(对应国内标准一般是P5~P4和P4~P3级,具体参看样本)。

  (5)以安装条件和尺寸结构等确定广告雕刻机滚珠丝杠螺母形式(螺母有很多结构,不同的螺母结构尺寸略有不同,视情况选择,建议不要选太特殊的,万一出点毛病维修换件无门)。

  (6)选择确定广告雕刻机安装方式(端部)。这个安装件可以自己设计,也可以买现成的,有标准安装座可选。自己设计注意受力状态,轴承最好选择7000或3000系列的,因为丝杠工作时主要受轴向力,径向受力要尽力避免。

  (7)考虑导向件和安装能力。推荐广告雕刻机和滚珠丝杠配套的导向件选择滚珠直线导轨,当然直线轴和直线轴承的搭配是相对经济的选择。

  (8)根据以上已确定条件绘出广告雕刻机滚珠丝杠图纸(主要是端部安装尺寸,这个要详细,要提供形位尺寸和公差)。

  2、广告雕刻机方轨选择:广告雕刻机方轨一般都是国外的,选择一些国外品牌还是比较有保证的。

  广告雕刻机丝杠和方轨的特点?

  1、广告雕刻机丝杠的特点:具有定位精度高、高寿命、低污染和可做高速正逆向的传动及变换传动等特性,其主要功能为将旋转运动转换为线性运动,或将扭矩转换为轴向反覆作用力;同时兼具高精度、可逆性和高效率的特色。

  2、广告雕刻机方轨的特点:定位精度高,重现性佳,直线导轨的滚动运动方式,摩擦系数特别小,尤其静摩擦力与动摩擦力的差距很小,即使在微量进给时也不会有空转打滑的现象,解析能力与重现性最佳,因此可以实现μm级的定位精度。低摩擦阻力,可长时间维持精度直线导轨的滚动摩擦力可减小至滑动导轨摩擦阻力的1/20~1/40,尤其润滑结构简单,润滑容易,润滑效果优良,摩擦接触面的磨耗最底,因此可以长时间维持行走精度。可承受四方向的高负荷能力几何力学结构的最佳设计,可同时承受径向、反径向与横方向的负荷,并保持行走精度,同时可轻易藉由施于预压与滑块数量,就可以提高起性能与负荷能力。适合高速化之应用摩擦阻力小的特性,对设备的驱动马力需求低,节省能源效果大,尤其运动磨耗小,温升效应低,可同时实现机械小型化与高速化需求。

  围绕“广告雕刻机丝杠和方轨”的内容,我们讲解好了。广告雕刻机的购买,还是选择我们得马吧!
