　　今天我们来简单地说一下数控雕刻机自动换刀的原理，大家都知道，自动换刀系统是指实现零件工序之间连续加工的换刀要求的加工装置。自动换刀系统主要是由刀库和换刀装置组成，其中，应用最为广泛的自动换刀方式主要有三种类型，分别是回转刀架换刀、更换主轴头换刀、带刀库自动换刀等方式。而刀库可以是立式的，也可以是卧式的，下面就来说说数控雕刻机自动换刀的原理，一起来看吧。

　　数控雕刻机自动换刀的原理（不过一般有自动换刀系统的设备主要是加工中心了，但普通雕刻机中也有）

　　上面有说到，根据实现原理的不同，自动换刀有回转刀架换刀、更换主轴头换刀、带刀库自动换刀等方式。

　　回转刀架换刀：类似分度工作台，通过刀架定角度回转实现新旧刀具的交换。

　　更换主轴头换刀方式：首先将刀具放置于各个主轴头上。通过转塔的转动更换主轴头从而达到更换刀具的目的。这两种方式设计简单，换刀时间短，可靠性高。其缺点是储备刀具数量有限，尤其是更换主轴头换刀方式的主轴系统的刚度较差，所以仅仅适应于工序较少、精度要求不太高的机床。

　　带刀库自动换刀方式：由刀库，选刀系统，刀具交换机构等部分构成，结构较复杂。该方法虽然有着换刀过程动作多，设计制造复杂等缺点，但由于其自动化程度高，因此在加工工序比较多的复杂零件时，被广泛采用。

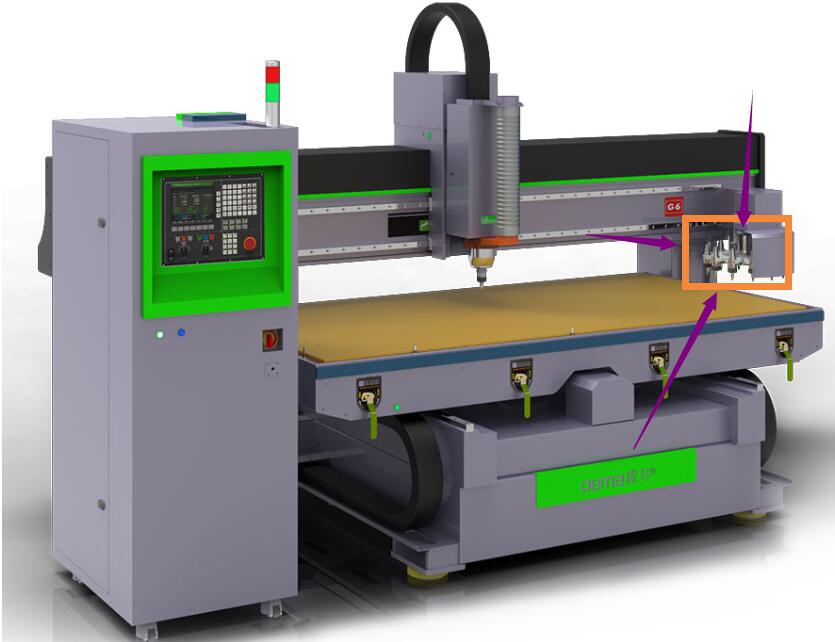

　　得马数控旗下的G6加工中心，就拥有自动换刀系统，大大节省了批量加工时用手动换刀带来的时耗与繁琐，下图即为得马G6的刀库位置图，换刀时，刀库会旋转起来。

得马G6自动换刀位置图

　　自动换刀系统应当满足的基本要求包括：

　　1.换刀时间短；

　　2.刀具重复定位精度高；

　　3.足够的刀具储存量；

　　4.刀库占用空间少。

　　以上即为数控雕刻机自动换刀的原理全部内容，希望这篇文章对大家能够有所帮助，其它雕刻机类相关知识，可参阅本站其它文章内容。
