广告雕刻机的加工步骤

发表时间:2020-10-21

  雕刻机从加工原理上讲是一种钻铣组合加工,广告雕刻机的一个完整的雕刻操作过程分为以下四个步骤:首先,在雕刻软件中计算好路径文件,然后生成G代码目标文件,接着把文件下载到DSP操作手柄中,最后在广告雕刻机上完成雕刻加工过程,下面将为大家来简单地介绍一下广告雕刻机的加工步骤内容,一起来简单了解一下吧……


  1、首先在文泰软件中按内容排好版面,或在其他软件里排好版,导入文泰雕刻软件中。

  a)胸牌制作(常规大小:2CM×7CM)

  常用刀具:20°×0.120°×0.230°×0.130°×0.2

  首先用稍大点的刀(刀尖宽度大点)计算走刀路径,用“2D”计算时铣底刀具与勾边刀具要保证是同一把刀,重叠率一般在20%—30%左右,然后通过局部放大检查路径,看细笔画能否过刀,若能过,尽量采用大刀;若不能过,则改用稍小一点的刀具,再试,直致能过满意为止。

  b)PVC字切割

  常用刀具:12mm(切10MM及以下厚度)17mm(切15MM)22mm(切20MM)

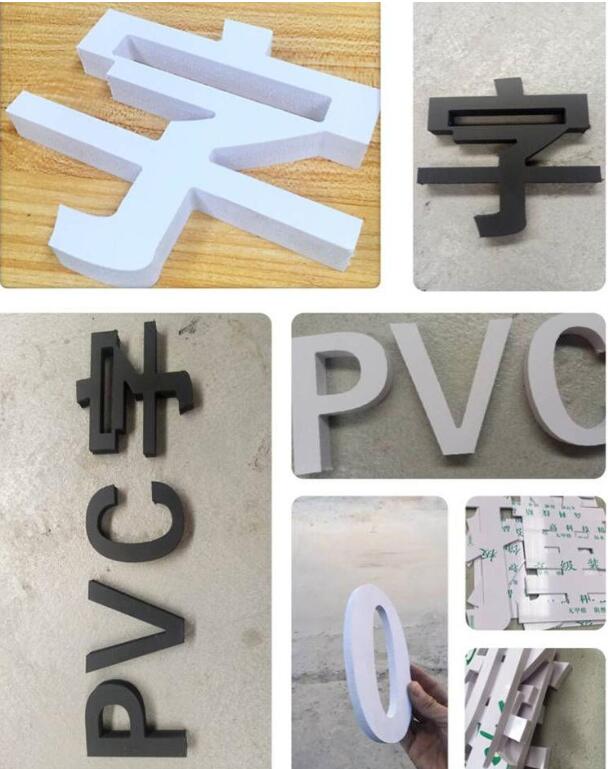

PVC广告字

PVC广告字

  因PVC材料熔点较底,一般在材料表面字边缘会有部分熔瘤现象,需要用美工刀修饰一下,这会影响字的美观效果,而紧临台板面则光滑平整,因此我们建议:切PVC字时,先将加工对象作镜像处理,再算刀具路径,这样保证字面向下,即字边缘光滑整洁。

  切割时要保持字的大小不变,需选择外轮廓切割;且计算双色板及PVC切割路径时,勾边要选择“顺时针”算路径。

  c)水晶字的切割

  常用刀具:同PVC,只是建议切割20MM厚的亚克力时,选用∮4×22的刀具,更耐用一些。其他厚度选用∮3.175即可。水晶字熔点高,不需要切割时做镜像处;勾边要选择“逆时针”算路径。

  2、以G代码文件格式保存雕刻路径,以便传到DSP手柄控制软件。

  在文泰雕刻软件中算好路径后,最好先在文泰中把雕刻路径保存一下。

  再单击工具箱“雕”旁边的“G”图标,弹出“将雕刻结果存成文本文件”的窗口,单击“查找”定义文件名(强烈建议存为中文文件名),其中“保存类型”应改为“G-codeFiles(*.nc)”,单击“保存”返回上级窗口;再设定抬刀距离:一般雕刻设为2mm即可;切割时稍大点,一般5mm-8mm左右;再单击“确认”存盘,当此窗口消失后,存盘完毕。

  3、下载G代码文件到DSP手柄

  将手柄与电脑通过USB线连接,屏幕上显示为“是否回原点”,可以不理会;也可以直接按手柄上的(手柄最下面一排右边数第二个键)弹出XYZ坐标参数。

  在桌面上启动“DSP下载控制软件”,单击“文件”,单击“打开”弹出“打开窗口”,将“文件类型”改为“所有文件(*.*)”,在第2步的存盘路径中找到保存有路径的文件,单击它出现“文件名”栏内,再单击“打开”调入版面。

  a)单击“查看”可选择“显示全部”,或者用F3,F2键对文件内容放大,缩小。

  b)在下载文件前,需确定加工参数,请单击“配置”,单击“自动加工配置”修改加工参数

  供参考:①自动加工速度:雕刻可以选择2000-4000

  切割PVC亚克力选择:1000-2000

  ②自动空运行速度:2000-3000即可

  ③落刀速度倍率:0.5-1(视加工材料定)

  c)单击“操作”,单击“下载加工文件”弹出“请输入加工数据名称”

  ①加工数据名称:强烈建议取中文文件名,最好跟雕刻内容有关系(方便以后查找)

  ②下载到哪个文件:共有9个位置可选,在手柄用切换页面,一次显示3个文件

  ③是否分页:暂时没有用处可以不选

  单击“确认”下载文件,完毕后,关闭软件,拔下USB手柄。

  4、雕刻机上的操作

  将手柄连接到雕刻机控制线上,打开整机的控制电源,再打开主轴电源(在雕刻机上禁止带电拔插USB手柄)。

  当手柄屏幕上提示“是否回原点”时必须按左下角键,回归机械原点,完成整机初始化工作。

  这时通过手柄上的移动电机头左右运动;移动龙门前后运动;移动主轴电机上下运动,让刀具靠近加工材料表面。一般做法是先移动XY两轴,大致到要定点的位置,再移动Z轴向下:这时先通过键切换成低速状态,在手柄屏幕左下部有状态显示,通过键切换成连续方式,观察刀具快接近材料面时,再次通过切换成步进模式,在屏幕左下角一样有提示,通过按来启动主轴电机,让刀具高速运转起来,当速度稳定下来以后,把刀具定点在材料表面。

  当刀具定好加工点以后,在雕刻工作之前,必须按键,将XY两轴坐标归零,再按将Z轴坐标归零,当屏幕XYZ轴坐标均显示为0时,系统会自动记忆本次操作的加工原点,供下次加工调用;这时再按屏幕将弹出3个待加工的数据文件(一共是9个文件,可通过翻页循环查找),当找到要加工的文件后,按其前面对应的数字键,先跳出加工文件名称,稍后跳出加工参数(自动加工速度,自动空运行速度,速度倍率),其中的“速度倍率”可通过进行增减,最小为0.1,最大为1;实际加工速度由自动加工速度跟速度倍率的相乘的积而定。

  实际加工速度=自动加工速度×速度倍率速度倍率最大为1即全速、最小为0.1,即自动加工速度的1/10。

  当雕刻双色板时,可先将倍率调为0.5,即一半左右,看实际加工效果如何,再确定增加多少速度(注:雕刻加工时屏幕左下部显示)

  当切割亚克力时,速度不要超过1000,当定好速度倍率时,按手柄上的,开始输出加工。


  以上即为广告雕刻机的加工步骤的全部内容,希望这篇文章对大家能够有所帮助,其它行业知识,可参阅本站其它行业知识。
