雕刻机的文件是怎么做的

2022.05.12

  雕刻机的文件是怎么做的?雕刻机的文件,其实就是路径文件,只有有路径了,雕刻机才能按照路径的指示去做加工。想要得到好的效果,首先就是要做好文件。今天得马就简单介绍下“雕刻机的文件是怎么做的”吧。

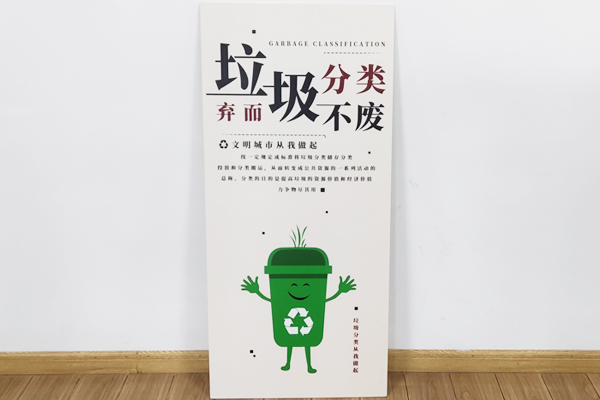

得马Z3高速巡边雕刻机切割的KT板

得马Z3高速巡边雕刻机切割的KT板

  雕刻机的文件是怎么做的?

  雕刻机的文件可以用软件来制作,可以用的软件包括了文泰雕刻软件、Artcam浮雕软件、精雕软件和type3等。

  1、切割路径的做法:

  点“割”做路径

  (1)刀具选择(直刀)

  (2)轮廓线选择(自定/一般是外轮廓)

  (3)雕刻深度0(以台面对刀)

  (4)顺逆顺序选择(自定)

  2、二维路径的做法:

  点“2D”做路径

  (1)刀具选择(平底刀,且两次都是同一把刀)

  (2)雕刻方式选择(自定/但不能是勾边)

  (3)雕刻深度自定(有深度/以材料对刀)

  (4)二次铣底方式选择(只能是勾边)

  3、三维路径的做法:

  点“3D”做路径

  (1)刀具选择(三维刀)

  (2)雕刻深度自定(有深度/以材料对刀)

  (3)注意:三维路径必须是一条线

  4、线条路径的做法:

  点“割”做路径

  (1)刀具选择(平底刀)

  (2)轮廓选择(原线输出)

  (3)雕刻深度(自定,一般很浅/以材料对刀)

  5、斜边路径的做法:

  点“割”做路径

  (1)刀具选择(三维刀/扇形刀,直刀)

  (2)先用三维刀/扇形刀以原线输出做路径(要有雕刻深度/以材料对刀)再用直刀以外轮廓做路径(雕刻深度0/以台面对刀)

  (3)注意:只定一次点,但是要换刀,对刀)

  6、镶嵌路径的做法:

  (1)先做外轮廓切割路径,保存完路径后把路径删除。

  (2)再把文字或图形加粗一点做内轮廓路径(要点镶嵌路径,间隔1—2,还要点保留尖角)

  (3)注意:两次路径必须用同一把到做路径

  7、双色板路径的做法:

  点“2D”做路径

  (1)做路径和二维是一样的,只是雕刻深度很浅

  (2)要切下来用平底刀就可以了

  8、保存文件的格式及方法:

  (1)配置文件列表(标准G代码)

  (2)输出文件必须有(.NC)后缀格式的文件

  (3)抬刀距离(切割必须大于材料厚度的3—10mm(因为以台面对刀),二维/三维/线条/斜边的三维刀路径/双色板只须抬2—8mm(因为以材料面对刀)

得马Z3高速巡边雕刻机切割的PVC板

得马Z3高速巡边雕刻机切割的PVC板

  雕刻机的文件怎么保存呢?

  第一:雕刻机文件的保存类型:标准G代码、紧缩G代码、HPGL3D、文泰NC。一般我们雕刻机选择*.nc格式保存文件。

  第二:雕刻机原点位置:在加工前机器对刀的原点。我们可以在依据特征点中选择所给定的5个点位置,也可以直接输入X、Y、Z的值进行原点的确定。

  第三:雕刻机抬刀距离:是指在雕刻输出时,刀具空走时刀尖距离材料表面的高度。这个数值要根据材料的实际尺寸来设置,如果材料厚度比较均匀,数值越小机器的无效行程越短,越节省时间。

  第四:雕刻机文件名的命名以及存储路径:点击“浏览”按钮,选择所要存储的路径,起个文件名,点击“保存”按钮,相应的路径就会保存在您所命名的文件里。

  第五:雕刻机路径的上移、下移:当制作一个作品需要多个加工路径来完成时,就有了路径加工先后顺序的选择,路径加工顺序的优先选择可以节省加工时间,从而提高工作效率。

  第六:雕刻机路径的删除:当某个加工路径不需要,或者是要对某个加工路径进行修改,就需要删除该路径。

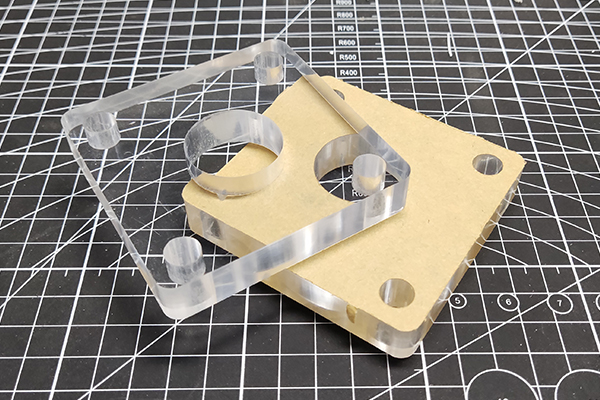

得马Z3高速巡边雕刻机切割的亚克力

得马Z3高速巡边雕刻机切割的亚克力

  关于“雕刻机的文件是怎么做的”的内容,我们介绍清楚了,相信大家做路径是没有任何问题的。
